在建筑過程當中，防水卷材施工是整個房建工程當中最重要的一步，防水卷材的質量決定于它的防水性能。防水卷材的材料越好，其防水性能就越強，其變形程度以及振動幅度對于膠黏劑的原材料相關，本文主要介紹了對于現在的防水卷 材材料的質量問題及其對策相應的解決方法措施。

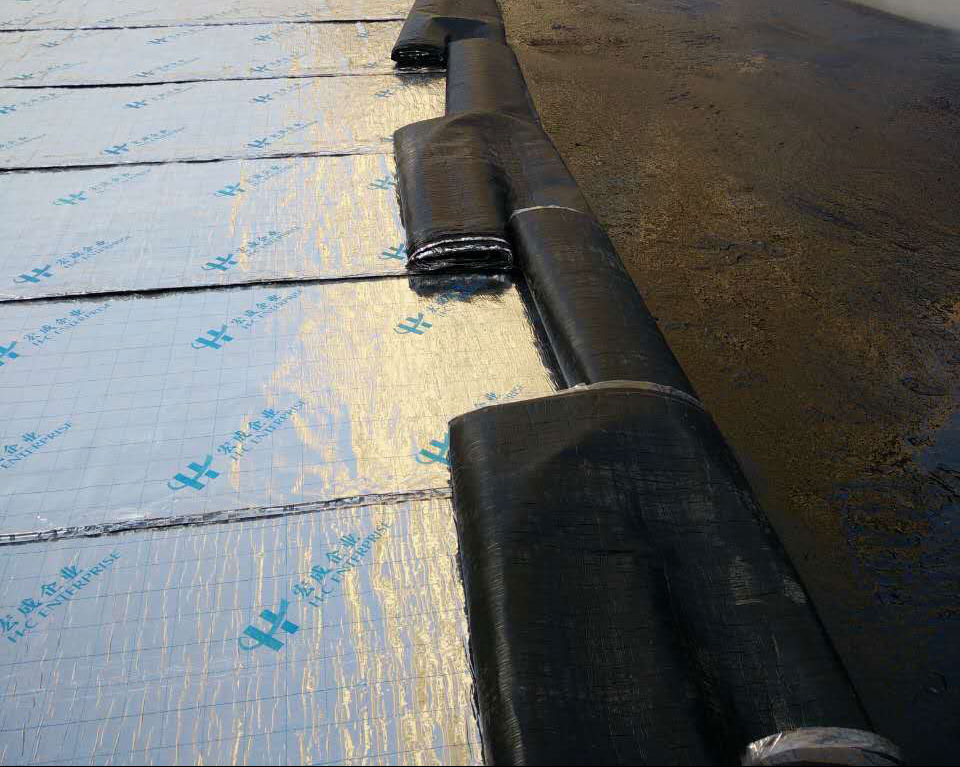

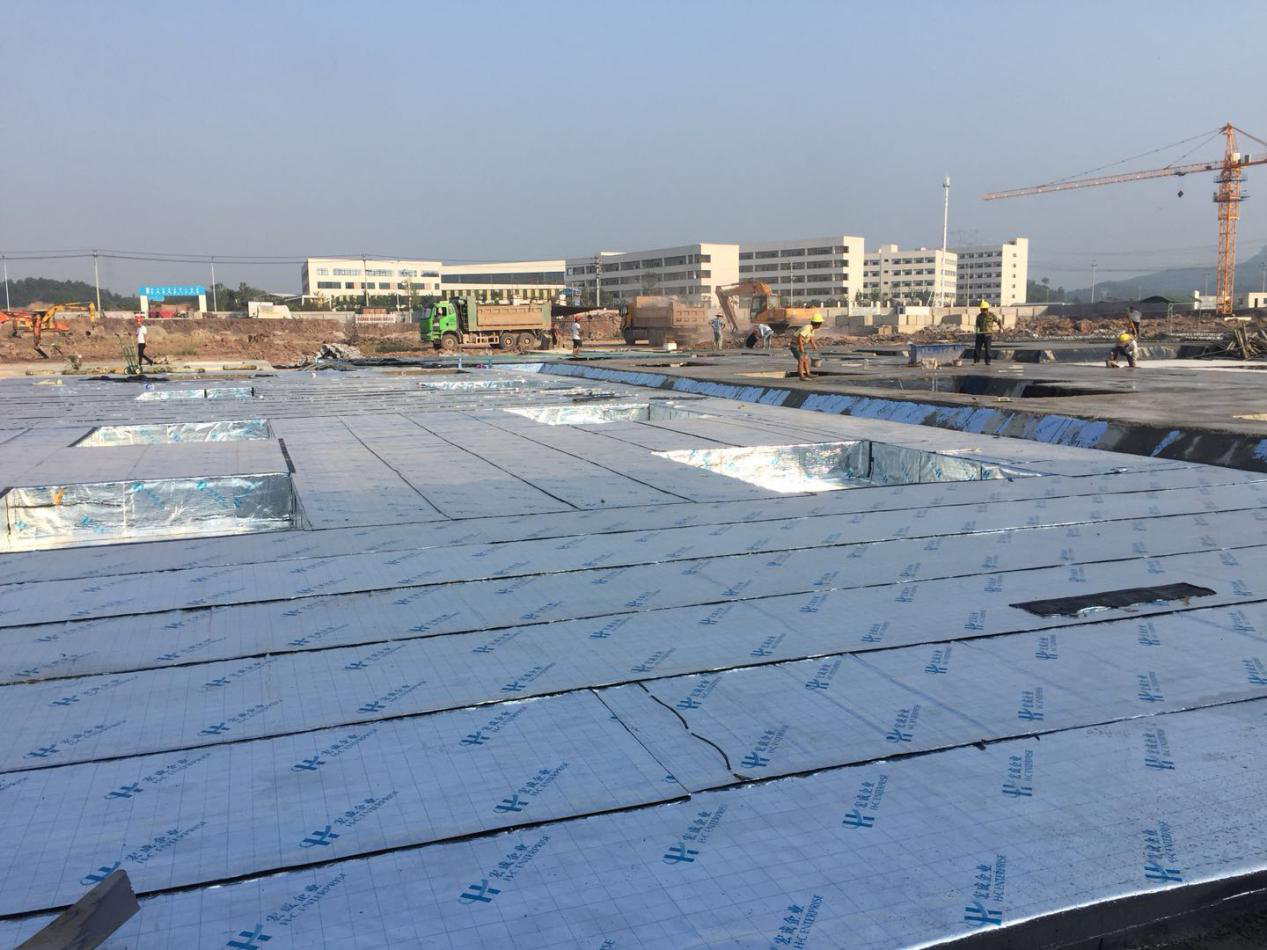

防水卷材材料主要分為剛性和柔性，剛性防水材料主要是水泥和砂石作為原材料，加入外加劑和高分子聚合物這些材料，按照比例分配，根據比例的不同，它的孔隙的大小也會不同，所表現出來的密實性也不同，它的滲透能力很強。剛性凝膠可以分為兩類，硅酸鹽水泥作為一類可以加入有機或者是外加劑液配成，另一類是以膨脹水泥作為基料，剛性防水卷材材料主要是以高分子聚合物作為添加劑。而柔性防水卷材材料主要是以瀝青為主，由纖維織物作為檢查材料，其中包括油氈玻璃布，將油箱防水檢查材料粘在屋頂的結構板上，結構板上有找平層組成，這樣就可以形成了很致密的防水層，這種材料它的拉伸性能強，在施工過程中很方便，但是其對于技術的要求很嚴，工作人員要掌握很高的粘接技術性能，其缺點是不如剛性卷材料，比如它的耐穿刺性和耐老化性相對于剛性卷材材料來說，柔性的檢查材料就使用率很低，柔性防水材料它的壽命很短易老化，但是其優點就是不易裂開，用于短時性的卷材材料。 建筑防水卷材可以分為瀝青防水卷材，高聚物改性瀝青防水卷材，合成高分子防水卷材，這三種的防水卷材材料組成是不相同的，每一種卷材對應的特點也是不同的。比如，瀝青防水卷材容易出現質量問題，因為它的瀝青有不同牌號，每種牌號每種類型都不能混合使用，這就是它的缺點之一。而高聚物改性瀝青防水卷材有很好的彈性耐高溫也耐低溫，可以冷粘也可以熱敷，合成高分子防水卷材是由再生膠，氯化聚乙烯樹脂，三元乙丙橡膠組成，由于它是合成高分子材料組成的卷材材料，所以使用年限很長，即使季節的不同它也可以在不同溫度條件下正常使用。 1、外觀質量檢查包括：氣泡、疤du痕、裂紋、粘結和孔洞。1、不透水性
防水防水，故而不透水性成為防水卷材檢測首要項目。良好的耐水性是工程質量保證的前提，各類卷材的防水標準各不相同。根據GB/T328.10-2007瀝青防水卷材的不透水就是30min承受0.3MPa水壓。這里需要提到的是在許多工程中,卷材的接縫處不透水性和卷材本身不透水性同等重要。2、溫度穩定性
高溫下不流淌、不起泡、不淆動;低溫下不脆裂，對溫度的穩定性的要求，就讓耐熱度、耐熱性、低溫柔度這三個檢測指標也顯得十分必要。這里低溫柔度，也是柔韌性的檢測指標之一。只有保證卷材在高溫、低溫這兩種極端的環境測試下，保持原有性能的能力，不易斷裂， 產品才算是真正的合格。 3、耐老化性
耐老化性防水卷材檢測主要涉及到的有熱老化測試、臭氧老化測試、紫外老化測試、人工氣候加速老化測試、與水泥砂漿或后澆混凝土剝離強度的老化測試等等 ，材料的不同 ，檢測的項目也不一樣。這里重點提出的是熱老化保持率對防水卷材抵抗環境的侵蝕具有重要參考意義。 可溶物含量是分別防水卷材厚度指標，存在的問題可以分為可溶性物質含量的缺少，因為含量不夠，導致它容易老化，保存時間不夠長久，它的厚度也會在一定程度上減少，最主要的是，在建筑當中防水卷材使用的功能就是防水性差。 防水檢查的最大拉力決定著它的伸長量和原長相比的比率，它決定著建筑防水卷材的變形程度，這個重要指標是由國家標準 《彈性體改性瀝青防水卷材》規定，防水卷材材料當中的聚酯胎一型產品延伸率大于等于 30% ，只要小于 30% 這個產品的最大拉力時就不合格，因為最大拉力即延伸率如果達不到合格標準，一旦事故發生，此時的房建工程就會產生嚴重的斷裂。 在我們日常生活中，尤其是對于一些建筑需要在高溫下工作，這時候的建筑防水卷材，如果不能耐高溫工作而發生斷裂，主要原因就是它的加熱伸縮量沒有達到合格標準，所以大型企業如果他們的產品需要高溫的情況下工作，在防水建材當中一定要加強其加熱伸縮量。 1、SBS改性瀝青防水卷材、APP改性瀝青防水卷材: 同一廠家、規格不大于10000m2為一批，外觀合格卷材中，每批隨機取 1卷2、聚氯乙烯(PVC)防水卷材、氯化聚乙烯防水卷材：同一廠家、規格不大于5000m2為一批，任取 1卷，在距端部300mm處截取約3m作為試樣。3、三元乙丙卷材、橡膠防水卷材：同一廠家、規格不大于5000m2為一批，每批抽取 2m2橡膠止水帶 ：同一廠家、規格抽取2m長4、改性瀝青聚乙烯胎防水卷材：同一規格不大于1000m2為一批，每批抽取 1卷5、氯化聚乙稀—橡膠共混防水卷材：同一規格不大于250卷為一批，外觀合格中每批抽取 1卷6、瀝青復合胎柔性防水卷材：同一規格不大于1000m2為一批，每批抽取 1卷7、自粘橡膠瀝青防水卷材：同一規格不大于5000m2為一批，每批抽取 2m28、高分子防水卷材膠粘劑 ：同一規格不大于5噸為一批，每批抽取500ml 首先就是改進結構設計，在一些比較細小的縫隙中進行連接起到一定的緩沖作用。第二點就是要嚴格把控材料質量以及材料的重量問題，在確保可以對建筑整體產生支撐作用的同時也要保證安全質量問題。第三點就是需要重新配置瀝青的比例，提高它的耐熱程度和耐久度，這樣可以在最大程度上保障其經濟效益。在保證整個平臺足夠結實的同時，要對齊縫隙進行緊密的連接，確保其在可以控制的范圍之內。首先就是水泥和混凝土所搭建的平臺需要小于 6m，配合瀝青所搭建的平臺需要小于 4m。在進行房屋裂縫調查的時，通過調查可以發現建筑設計的不合理性，使房屋產生漏水的主要原因之一，由于結構層的縫隙過大，使得整個防水層都不能得到緊密的連接。這也造 成了防水層不能起到很好的防護作用。 要做到嚴格的把控每一層的含水率，一般對其把控主要在 8% 到 15% 之間。這樣可以有效的避免由于天氣原因對施工造成的影響，當然，對于材料的保護要避免卷材受潮。對于卷材需要進行涂油封面，這樣可以有效的保護其不受外界的損害。 在房屋的屋頂主要采用的是防水隔熱材料，這些材料可以有效的保護整體房屋不受外界的影響，當然對于這些材料也需要進行反復的審查，進行詳細據統計，最后才可以投入使用。房屋整體的坡度也需要采用一定的坡面設計，使得坡面整體大于 3% ，還需要使用浸泡過瀝青的木條對個連接口進行密封，只是需要注意每個鏈條之間的距離不能大于 1m，否則對整體產生一定影響。 因為防水卷材材料它的功能性范圍很廣，所以在近些年來建筑家和企業家都會意識到它的重要性，所以隨著科技的發展，建筑防水卷材在不斷的更新，這些功能方面建筑防水卷材的功能也不僅僅是防水，還增加了減震減壓等功能，保證它的柔韌性能夠逐漸適應現在的震頻率，相信將來在建筑防水卷材方面會不斷得到提高。
