近年來TPO防水卷材在我國得到了較快的發(fā)展，并且已經(jīng)在部分工程中得到了成功應(yīng)用，但目前我國TPO防水卷材大都局限于在南方地區(qū)坡屋面中的采用，用于北方溫差大的地區(qū)雙曲面屋面防水很少。TPO防水卷材作為一種
新型防水材料，那么這種卷材，在冬季溫差比較大時(shí)施工都該注意哪些要點(diǎn)呢？

1. 施工方法特點(diǎn)

1.2 采用TPO防水卷材，因其具有很高的太陽輻射反射率，使其表面溫度不會高于環(huán)境溫度，使工程的節(jié)能性能得到了顯著提高。

2. 施工工藝原理

2.2 TPO防水卷材材料質(zhì)輕高強(qiáng)，具有優(yōu)異的耐火、耐極端溫度、節(jié)能等性能，能夠滿足對質(zhì)量要求較高的屋面工程。

3. 施工工藝流程

3.1 操作要點(diǎn)

3.1.1 TPO防水卷材層的基層（FC高強(qiáng)纖維水泥加壓板、無紡布）應(yīng)平整干凈。

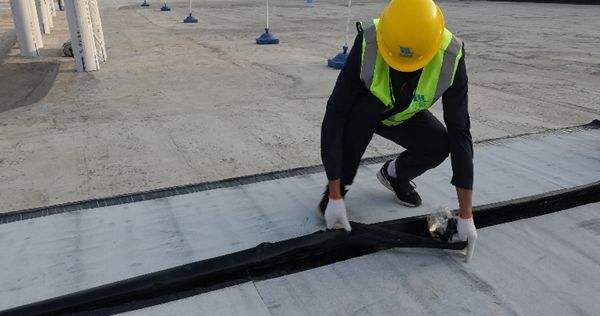

3.1.2 TPO防水卷材首先應(yīng)松鋪在基層表面上，并保持平整順直。

3.1.3 卷材縱向搭接寬度為12cm，其中的5cm用于固定件的安裝，以使固定件覆于防水層下，施工時(shí)采用專用緊固件及墊片固定TPO防水卷材，緊固件間距以屋面壓型鋼板波峰間距為準(zhǔn)。依次循環(huán)操作，用自動焊接機(jī)焊接每一個(gè)搭接邊，局部部位采用手持焊接機(jī)焊接。

3.1.4 自動焊機(jī)焊縫焊接：焊接機(jī)采用自動焊接機(jī)，焊機(jī)壓力為5O0－550N左右，溫度為500－550℃，焊接速度為1.5-2m/min, 具體情況視現(xiàn)場條件（溫度、濕度）而定。

手工焊接：焊槍溫度控制在250－45O℃之間，焊接速度為0．2－0．5m/min，焊接時(shí)用手動壓輥壓實(shí)，隨焊隨壓。其主要應(yīng)用在轉(zhuǎn)角、陰陽角處等異形部位的卷材焊材。

卷材鋪設(shè)方向：卷材的鋪設(shè)方向應(yīng)垂直于壓型鋼板長邊方向。平行于屋脊的搭接縫應(yīng)順流水方向搭接，垂直于屋脊的搭接縫應(yīng)順年最大頻率風(fēng)向搭接。焊接縫的接合面應(yīng)擦干凈，無水露點(diǎn)，無油污及附著物。當(dāng)天鋪設(shè)的卷材必須在當(dāng)天完成焊接；對于每天施工后留下的接口，必須采用膠帶和有效的方式進(jìn)行保護(hù)，避免淋雨和受潮。

3.1.5 防水卷材的成品保護(hù)

4.1 質(zhì)量保證措施

4.1.1 主要技術(shù)措施

a、對TPO防水卷材事先做好深化設(shè)計(jì)，包括TPO的節(jié)點(diǎn)做法、鋪設(shè)方式均應(yīng)詳細(xì)設(shè)計(jì)。

b、大面積施工前，在現(xiàn)場做樣板試驗(yàn)，通過樣板試驗(yàn)確定可靠的施工工藝和操作方法，并總結(jié)出施工過程中容易出現(xiàn)的問題以進(jìn)行重點(diǎn)控制。

4.1.2 施工管理措施

a、認(rèn)真挑選勞務(wù)隊(duì)伍。選擇技術(shù)力量雄厚，參與過大量優(yōu)質(zhì)工程施工經(jīng)歷的勞務(wù)隊(duì)伍負(fù)責(zé)TPO防水卷材的施工，保證勞務(wù)隊(duì)伍的質(zhì)量。

b、施工前對工人進(jìn)行考核，合格后持證上崗。

c、嚴(yán)格工序交接制度，并明確下道工序?qū)ι系拦ば虺善返谋Ｗo(hù)責(zé)任。

d、TPO防水卷材施工時(shí)安排技術(shù)人員、質(zhì)檢人員跟班旁站，及時(shí)解決施工過程中出現(xiàn)的問題。
