自粘防水卷材相對(duì)于普通卷材，具有免火烤，施工方便，不污染環(huán)境等好處，一直以來備受青睞。但是，最近也常常聽見有自粘卷材不粘的情況發(fā)生。影響自粘防水卷材初粘性的因素有很多，其中最主要的因素是軟化油的用量及種類。在此，小編研究了環(huán)烷油、基礎(chǔ)油、芳烴油3種不同軟化油對(duì)自粘卷材初粘性與長(zhǎng)期儲(chǔ)存后初粘性的影響，下面就一起來看看吧。

初粘性測(cè)試

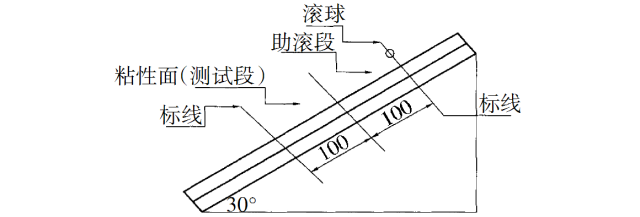

根據(jù)GB/T 4852—2002《壓敏膠粘帶初粘性試驗(yàn)方法（滾球法）》的規(guī)定，采用下圖所示的裝置進(jìn)行初粘性測(cè)試，傾斜角度為30°。為降低厚度造成的偏差，測(cè)試時(shí)助滾段及滾球標(biāo)線位置均使用未揭膜的自粘卷材試樣，即用250 mm×50 mm的試樣放置在傾斜板上，測(cè)試前將測(cè)定段隔離膜揭去即可。測(cè)試時(shí)嚴(yán)格控制實(shí)驗(yàn)室溫濕度，溫度為（23±2） ℃，相對(duì)濕度為 50%±10%。

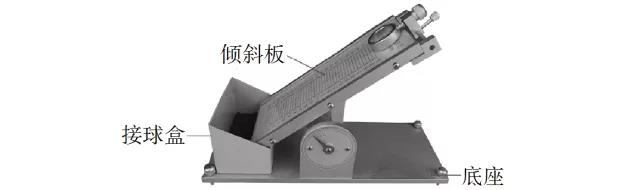

初粘性測(cè)試儀

軟化油對(duì)自粘卷材初粘性的影響

采用初粘性測(cè)試儀分別測(cè)試各組樣品的初粘性，單個(gè)試驗(yàn)結(jié)果以正式測(cè)試時(shí)3個(gè)試驗(yàn)結(jié)果鋼球號(hào)的中位數(shù)（球號(hào)）表示。可以看出：隨著軟化油添加量的增大，自粘卷材的初粘性得到明顯改善；對(duì)自粘卷材初粘性的改善效果，環(huán)烷油最大、基礎(chǔ)油次之，芳烴油相較之下最小。

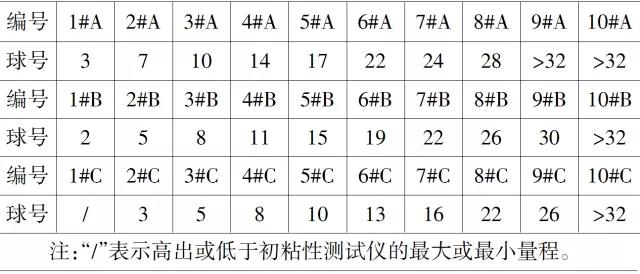

初粘性測(cè)試結(jié)果

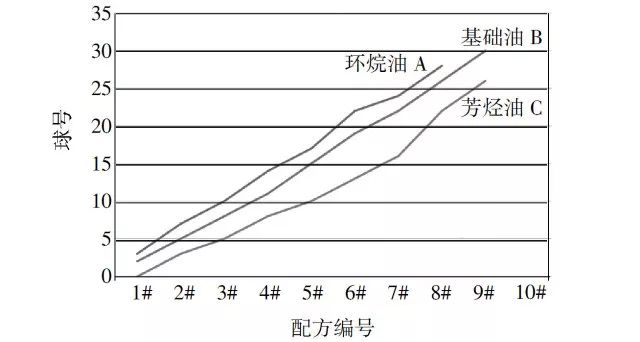

 軟化油對(duì)自粘卷材初粘性的影響

貯存一段時(shí)間后軟化油對(duì)自粘卷材初粘性的影響

隨著貯存時(shí)間延長(zhǎng)，軟化油會(huì)逐漸向橡膠中遷移，導(dǎo)致自粘卷材的初粘性會(huì)逐漸下降。為了對(duì)比不同軟化油對(duì)于周期貯存后卷材初粘性的影響，取相似初始初粘性的3組樣品——編號(hào)6#A、7#B、8#C進(jìn)行周期檢驗(yàn)，將對(duì)應(yīng)的自粘卷材留置在標(biāo)準(zhǔn)養(yǎng)護(hù)室內(nèi)，每隔15 d測(cè)試一次初粘性。可以看出：隨著儲(chǔ)存時(shí)間的延長(zhǎng)，自粘卷材的初粘性呈現(xiàn)下降趨勢(shì)；6#A初粘性降幅最大、7#B其次、8#C降幅最小，芳烴油作為軟化油受到的影響最小。

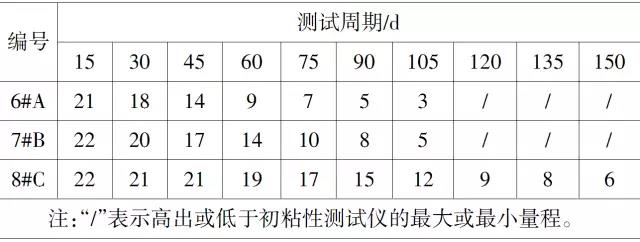

貯存一段時(shí)間后初粘性測(cè)試結(jié)果/球號(hào)

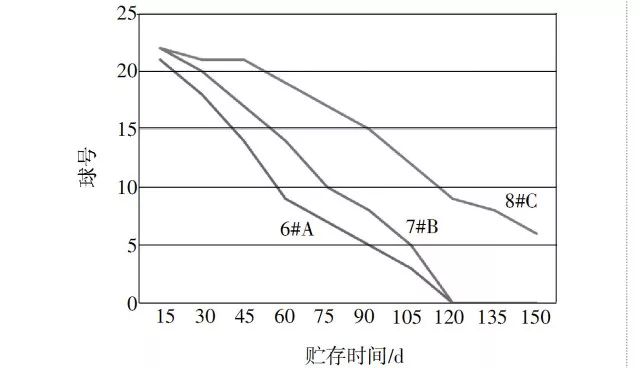

初粘性周期檢驗(yàn)

這是由于常溫下芳烴油黏稠度明顯大于環(huán)烷油及基礎(chǔ)油，相對(duì)分子量也較高，這使常溫下芳烴油向橡膠中遷移的速度要比基礎(chǔ)油和環(huán)烷油慢，導(dǎo)致初粘性降幅最小。

通過以上試驗(yàn)大家不難看出，影響自粘防水卷材粘性的原因主要有兩點(diǎn)，原材料以及貯存時(shí)間。那么在原材料相同的情況下，大家要想避免自粘防水卷材不粘的情況發(fā)生，還是要盡可能的早點(diǎn)施工，避免長(zhǎng)時(shí)間的貯存。好了，今天的分享就到這里，希望能對(duì)你有所幫助。
