防水卷材是目前最為常見的防水材料之一，但是因?yàn)閼?yīng)用廣泛，防水卷材施工的問題也是層出不窮，讓人非常頭疼，那么，針對防水卷材幾個重點(diǎn)問題的解決方法，今天小編就來和大家探討一下，一起來看看吧。

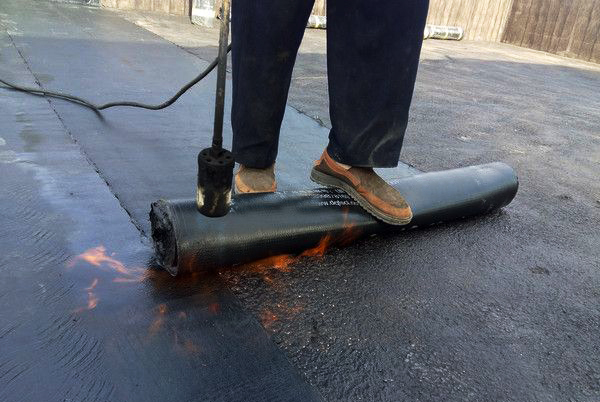

1、瀝青油氈卷材防水材料與結(jié)合層的剝離

現(xiàn)象：瀝青油氈防水卷材與基層剝離，會嚴(yán)重影響防水質(zhì)量，致使卷材下垂，收頭脫落，雨水侵入，出現(xiàn)滲漏。

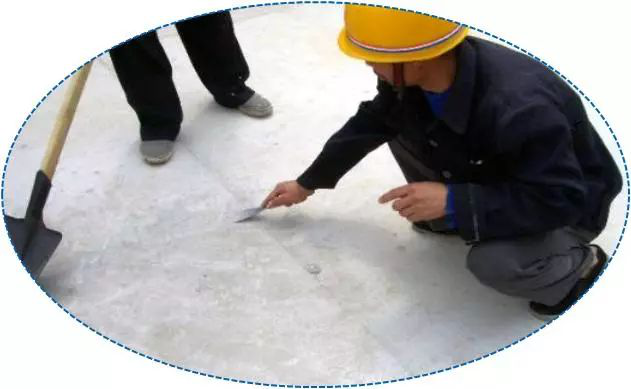

原因：瀝青油氈防水卷材出現(xiàn)這種情況大多數(shù)是因?yàn)檎移綄印⒒鶎淤|(zhì)量沒有把好關(guān)（比如找平層質(zhì)量低劣，沒有充分干燥、容易起砂；基層表面凹凸不平等）；或者說普通防水卷材本身的質(zhì)量不合格；或者由于熱膠結(jié)料和自粘型卷材施工溫度低，造成防水層和基層粘結(jié)不牢而剝離脫開。

解決辦法：

①在較小的屋面范圍內(nèi)，一般可以切開防水層，然后使其干燥，待其干燥后再涂刷粘結(jié)劑重新粘貼，最后在切縫處粘貼300mm寬的卷材條。

②在大坡度的屋面上，可采用機(jī)械固定的方法進(jìn)行處理。通常在普通防水卷材剝離處用帶釘子或壓條釘牢，然后在釘子上面用密封材料封嚴(yán)（如果采用鋼壓條時必須對鋼壓條進(jìn)行防銹處理）。

③在屋面與墻體、或結(jié)構(gòu)突出屋面的接縫處通常采用搭接處理，通常把防水層切開后，將立面防水卷材翻起，清掃找平層，用滿粘法鋪貼一層防水卷材并與水平防水卷材壓茬粘結(jié)，然后將立面防水卷材翻下重新粘貼，卷材的搭接寬度應(yīng)該大于150mm。

2、防水卷材的“鼓包”

原因：瀝青油氈防水卷材出現(xiàn)鼓包的情況在實(shí)際工程中經(jīng)常出現(xiàn)。一般在下面兩種情況下比較容易出現(xiàn)：一種是室內(nèi)蒸氣透過結(jié)構(gòu)層滲透到普通防水卷材的底面；另一種是在保溫層或找平層中留有一定的水蒸氣，這些水汽蒸發(fā)或膨脹使普通防水卷材出現(xiàn)鼓包。鼓包一般從底層卷材開始由小到大，逐漸發(fā)展，有的大小鼓包成片串連，大的直徑可達(dá)200～300mm，局部隆起高達(dá)50～80mm。

解決辦法：對于瀝青油氈防水卷材出現(xiàn)“鼓包”而滲漏時，一般可根據(jù)“鼓包”的大小以及嚴(yán)重程度，采用不同的處理辦法。

當(dāng)“鼓包”的直徑較小時（一般是指鼓包的直徑小于80mm），通常采用抽氣灌粘合劑加以處理。具體做法：在鼓包的兩邊鉆兩個小孔，一孔用針筒將鼓包內(nèi)的空氣抽出，另一孔用針筒注入粘合劑，然后用力碾壓，使之與普通防水卷材的基層粘結(jié)牢固。最后在兩個針孔處用密封材料封嚴(yán)實(shí)。對于“鼓包”的直徑較大時，一般將“鼓包”割除，重新修補(bǔ)。

3、卷材防水層的開裂

原因：引起卷材開裂的原因主要是：找平層強(qiáng)度低，質(zhì)量比較差；屋面的面積大，分倉縫設(shè)置不合理；

砂漿找平層干濕大導(dǎo)致開裂；還有環(huán)境溫度變化無常導(dǎo)致混泥土開裂或砂漿開裂等等。

解決辦法：對于防水卷材開裂的修補(bǔ)，實(shí)際工程中也根據(jù)損壞的程度來選擇修補(bǔ)方法。像屋面防水層損害程度、面積較小時，可以采用密封材料補(bǔ)縫的方法，通常做法：首先切除卷材防水層裂縫處兩邊各50mm寬的找平層，深度方向大于30mm，然后灌熱聚氯乙烯膠泥并且高出屋面3mm。

對于屋面防水卷材損害比較嚴(yán)重的情況，一般需重新設(shè)置防水層，在重新設(shè)置防水層之前，現(xiàn)在通常要求施工方在施工中設(shè)附加增強(qiáng)層，《屋面工程技術(shù)規(guī)范》也提到屋面防水時必須設(shè)置附加增強(qiáng)層（在防水過程中，某些位置由于應(yīng)力集中，變形頻繁，雨水沖刷嚴(yán)重或外力損害，會較早地出現(xiàn)局部損壞，導(dǎo)致整個防水層沒到耐用年限即需翻修，在這種情況下，對容易造成局部損壞的薄弱部位設(shè)置增強(qiáng)層，以提高防水層的整體設(shè)防能力，延長整個防水層的使用壽命）。

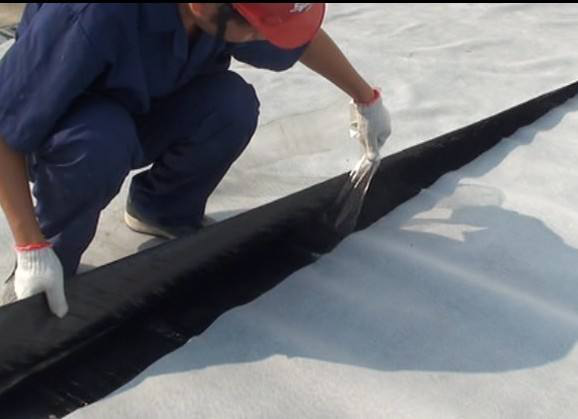

屋面卷材防水增強(qiáng)層的具體做法是：一般采用200～300mm寬、1。2mm厚的高分子卷材或3mm厚的改性瀝青卷材單邊點(diǎn)粘在屋面板板端處，或用壓敏型粘結(jié)劑，最后鋪貼大面積防水層。

防水層為瀝青油氈普通防水卷材的大量公共建筑和普通民用建筑以及工業(yè)建筑在很長的一段時間里還將服務(wù)于我們。因此，我們依然需要掌握修復(fù)瀝青油氈普通防水卷材的滲漏的方法。大家都看明白了么？今天的分享就到這里了，希望對你有所幫助
