說到高分子自粘防水卷材，相信大家或多或少知道一些，這也是最近用的比較多的一種防水卷材了，但是你要說高分子自粘防水卷材的施工過程。我相信大多數人，還是并不了解的。所以，接下來，就讓小編來給大家來講解一下。

一、基層要求：

1) 防水基層必須平整牢固，不得有突出的尖角，凹坑和表面起砂現象，表面應清潔干燥，轉角處應根據要求做半徑為50mm 的圓弧角。

2) 基層含水率要無明水珠即可。

3) 防水層施工前必須將基層上的塵土、砂粒、碎石、雜物、油污和砂漿突起物清除干凈。

二、施工準備：

1) 清理防水基層的施工工具：鐵鍬、掃帚、吹塵器（或吸塵器）、手錘、鋼鑿、抹布等。

2) 卷材鋪貼的施工工具：剪刀、卷尺、彈線盒、滾刷、膠壓輥等。

3) 施工時氣溫應在5℃以上，不宜在特別潮濕且不通風的環境中施工。施工現場應有良好的通風條件。

三、工藝流程：

基層表面清理、修補 → 涂刷配套的基層處理劑 → 節點部位粘貼 →定位、彈基準線 → 鋪貼自粘性橡膠防水卷材 → 輥壓、排氣 → 收頭處理及搭接 → 組織驗收→ 保護層施工。

四、 操作要點：

1) 卷材總體鋪貼順序為：先高跨，后低跨；同等高度，先遠后近；同一立面，從高向低處開始鋪貼。

2) 打底涂：基面清理干凈驗收合格后，將專用基層處理劑均勻涂刷在基層表面，涂刷時按一個方向進行，厚薄均勻，不漏底、不堆積，晾放至指觸不粘。

3) 彈線、試鋪：在底涂上按實際搭接面積彈出粘貼控制線，嚴格按粘貼控制線試鋪及實際粘鋪卷材，以確保卷材搭接寬度在6～7cm（卷材上有標志）。根據現場特點，確定彈線密度，以便確保卷材粘貼順直，不會因累積誤差而出現粘貼歪斜的現象。卷材應先試鋪就位，按需要形狀正確剪裁后，方可開始實際粘鋪。

五、 節點處理：

1) 女兒墻部位收口處理：做水泥砂漿時需將墻與屋面交接處陰角抹成半徑約50mm 的小圓角，基面達到要求后，先涂刷一道聚氨酯防水層，在涂刷均勻后立即貼一層胎體增強層（玻纖布），然后涂刷第二道聚氨酯防水層，與基面粘結牢固，也便于自粘卷材的施工。

2) 陰陽角及管口部位的處理：陰陽角處須用砂漿做成50mm 的圓角，增設防水附加層一道，附加層中設有玻纖布一道。管口與基面交接處，抹好找平層后，預留凹槽，嵌填密封材料，再給管道四周除銹、打光，管口部位的四周500mm 范圍內設防水附加層，增設玻纖布一道，確保全面達到防水效果。

六、大面積鋪貼卷材：

大面積粘貼自粘卷材主要有拉鋪法和滾鋪法兩種，在實際施工中，施工人員可根據現場環境、溫度等條件，自行確定粘貼方式，但基本的排氣、壓實、防皺要求仍然相同。

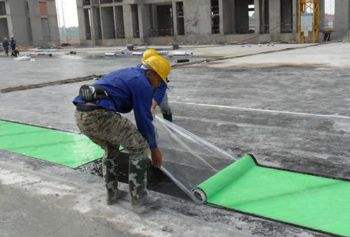

2) 拉鋪法：將卷材對準基準線全幅鋪開，從一頭將卷材（連同隔離紙）揭起，沿卷材幅長中線對折，用裁紙刀將隔離紙邊輕輕劃開，注意不要劃傷卷材，將隔離紙從卷材背面小心撕開一小段約500mm長，兩人合力揭掉隔離紙，對準基準線粘鋪定位。先將半幅長的卷材鋪開就位，拉住揭下的隔離紙均勻用力向后拉，慢慢將剩余半幅長的隔離紙全部拉出，拉鋪時注意拉出的隔離紙的完整性，發現撕裂、斷裂應立即停止拉鋪，將撕裂的隔離紙殘余清理干凈后，再繼續拉鋪。

3) 滾鋪法：即掀剝隔離紙與鋪貼卷材同時進行。施工時不需要打開整卷卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持鋼管一端抬至待鋪位置的起始端，并將卷材向前展出約500mm，由另一人掀剝此部分卷材的隔離紙，并將其卷到已用過的包裝紙芯筒上。將已剝去隔離紙的卷材對準已彈好的基線輕輕擺鋪，再加以壓實。起始端鋪貼完成后，一人緩緩掀剝隔防紙卷入上述紙芯筒上，并向前移動，抬著卷材的兩人同時沿基準線 向前滾鋪卷材。注意抬卷材兩人的移動速度要相同、協調。滾鋪時不能太松弛；鋪完一幅卷材后，用長柄滾刷，由起端開始，徹底排除卷材下面的空氣，然后再用大壓輥或手持式輕便振動器將卷材壓實，粘貼牢固。

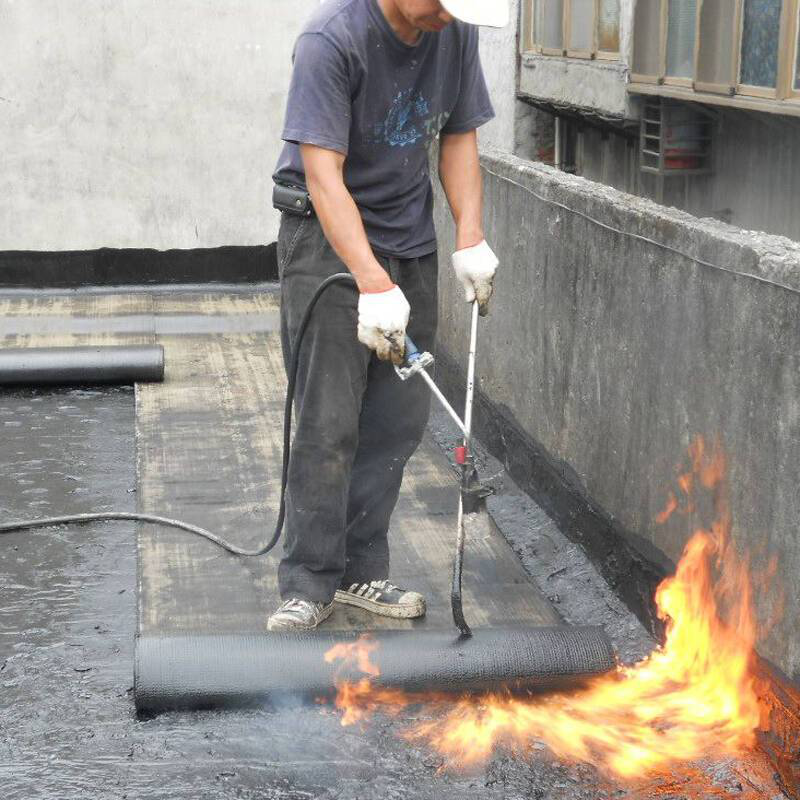

4) 立面和大坡面的鋪貼：由于自粘型卷材與基層的粘結力相對較低，在立面或大坡面上，卷材容易產生下滑現象，因此在立面或大坡面上粘貼施工時，宜用手持式汽油噴燈將卷材底面的膠粘劑適當加熱后再進行粘貼、排氣或輥壓。

5) 大面積卷材排氣、壓實后，再用手持小壓輥對搭接部位進行碾壓，從搭接內邊緣向外進行滾壓，排出空氣，粘貼牢固。

6) 接縫粘貼與密封：卷材搭接密封：卷材短邊搭接處、卷材收頭、管道包裹、異型部位，應采用自粘橡膠瀝青防水卷材專用密封膏密封。搭接邊密封寬度不小于10cm。

7)當防水層做兩層時，第二層搭接邊要跟第一層錯開，以免接頭重疊，防止局部竄水。

七、收頭固定、封閉：

卷材四周末端收頭伸入凹槽（深20mm×高40mm~60mm 的梯形槽）內，金屬壓條釘牢固，用專用封邊膏密封。

1) 相鄰兩排卷材的短邊接頭應相互錯開300mm 以上，以免多層接頭重疊而使得卷材粘貼不平。防水面積很大，必須分階段施工時，中間過程中臨時收頭很多，應采用專用密封膏做好臨時封閉。

2) 卷材粘貼后，應采取措施臨時遮蓋，減少卷材直接暴露而受損傷的機會。將揭下來的有機硅隔離紙反鋪在卷材上，此保護紙也可作為防水層與保護層之間的隔離層而繼續保留。

3) 粘貼后，受陽光曝曬，可能會出現輕微表面皺褶、鼓泡，這是正常現象，不會影響其防水性能，并且一經隱蔽即會消失。

4) 防水層應盡快隱蔽，不宜長時間曝曬。通常應在防水層完工后24 小時內隱蔽，若有閉水試驗，則隱蔽時間應從閉水試驗結束時起算。

八、 常見問題處理措施：

1) 氣泡、空鼓：

由于基層潮濕、找平層未干，含水率過大，使涂膜空鼓，形成鼓泡。處理方法：先將起鼓部分全部割去，露出基層，排出潮氣，待基層干燥后，再依照防水層的施工方法修補。

2) 翹邊：

防水層的端部或收頭處出現同基層剝離翹邊的現象，主要是因為基層未處理好，不清潔或不干燥，收頭時密封處理不好。施工時要仔細，細部施工時要注意做好排水，防止帶水施工，下雨天不得施工，基層要保持干燥；對產生翹邊的防水層，應先將剝離翹邊的部分割去，將基層打掃干凈，再根據基層材質選擇與其粘結力強的底層涂料涂刮基層，然后做好防水層。

3) 破損：

防水層施工后、固化前，未注意保護，被其他工序施工碰壞、劃傷。對于破損嚴重者，應將破損部分割去(稍大一些)，露出基層并清理干凈，再按照施工要求、順序，分層補做防水層。

4) 貯存

卷材竟在干燥、通風的環境下貯存，防止日曬雨淋。不同類別、規格的卷材應分別堆放。卷材應平放，堆放高度不宜超過5層。

關于高分子自粘防水卷材的施工，以上八點是至關重要的，只有充分做好這八個方面，才能保證防水卷材能夠不漏水，能夠充分發揮其性能。好了今天的分享就到這里了，希望能對你有所幫助。
